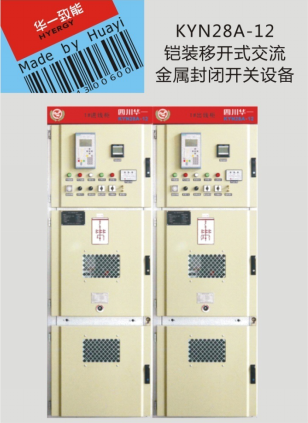

KYN28A-12型铠装移开式交流金属封闭开关设备


来源:      发布时间:2017-3-6 17:37:44     点击率:6602





概述

KYN28A-12型铠装移开式交流金属封闭开关设备(以下简称开关柜)为额定电压12kV,三相交流50Hz的户内成套配电装置,主要用于发电厂、工矿企业及高层建筑的配电以及电力系统变电所的受电、送电及大型高压电动机的起动等,并对电路实行控制、保护和监测。开关柜除广泛应用于一般的电力系统之外,还可以用于频繁操作的电力系统。


符合标准

GB 3906  3.6~40.5kV交流金属封闭开关设备和控制设备

GB 1984  高压交流断路器

GB/T 11022  高压开关设备和控制设备标准的共用技术要求

GB/T 16927.1 高电压试验技术第一部分:一般试验要求


正常使用条件

海拔:不超过2000米;

环境温度:最高温度+40℃,最低温度-25℃,且日平均温度不大于+35℃;

相对湿度:日平均相对湿度95%及以下,月平均相对湿度90%及以下;

抗震能力:地震烈度不超过8度;

安装场所:无火灾、无爆炸危险、无严重污染、无化学腐蚀气体及剧烈振动。


特殊使用条件

在超过GB 3906规定的正常环境条件下使用时,由用户和制造厂协商。


主要技术参数


序号项目单位数值
1额定系统电压kV10
2额定电压kV12
3额定绝缘水平

1min工频耐受电压

(相间、对地/断口)

隔离断口kV48

相间及对地kV42

雷电冲击耐受

电压(峰值)

隔离断口kV85

相间及对地kV75
4额定频率Kz50
5额定电流A1250、1600、2000、2500、3150、4000、5000
6额定短路开断电流Ka25、31.5、40、50
7额定短时耐受电流KA25、31.5、40、50
8额定峰值耐受电流KA63、80、100、125
9额定短路关合电流(峰值)KA63、80、100、125
10防护等级外壳为IP4X,手车室门打开或隔室之间IP2X


特别说明

额定短时耐受电流为31.5kA及以下,分支母线额定电流为1600A及以下,柜宽为800mm;

额定短时耐受电流为40KA及以上,分支母线额定电流为1600A以上,柜宽为1000mm;

柜深由用户按方案选择;

本开关柜配四川华一生产的3AJ-12、SCHV1-12真空断路器,也可配VD4、HD4、VEP、VS1等品牌断路器。


订货须知

订货时请提供如下资料:

开关柜的型号、数量、交货日期及一次方案标号;

一次系统图、二次原理图和开关柜的排列图;

主母线额定电流和一次元件的型号、规格;

特殊要求(如有)。
